Spécifications
techniques et
modèles d’équipements

performances

caracteristiques

garantie

normes

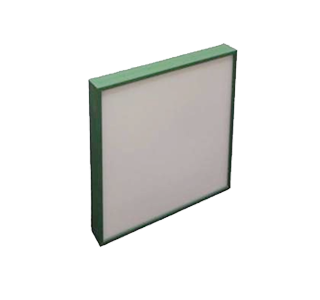

Performances des filtres

Filtre haute puretée sans corrosion et 100% incinérable selon la norme ISO 14021
Spéciﬁque pour poste à ﬂux laminaire unidirectionnel
Cadre en plastique rigide ABS, léger et garanti haute laminarité
Joint continu en polyuréthane expansé demi-rond
Média en papier ﬁbre de verre avtec séparateurs en cordons hot-melt
Laminateur avec une grille à mini tubes polycarbonate en avant, pas de grille en amont
Laminarité : +/- 15% ; Efﬁcacité : H14 à 99,995%
Pression 600 Pa ; Pénétration max 1.10 (puissance -4)
Température d’utilisation à 40°C maximum en service continu
Système de montage avec structure à serrage mécanique
Contrôles scanning MPPS 100% selon la norme EN 1822
Chaque ﬁltre est certiﬁé avec un test individuel selon la norme EN1822:2009
Eco-conçu et fabriqué selon la norme ISO 14001

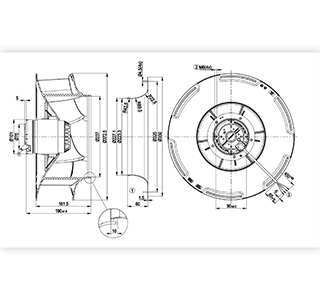

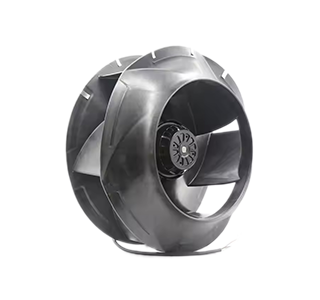

Performances du ventilateur

Moteur EC à communication électronique, monophasé 230V, fréquence 50/60Hz
Puissance 150W, consommation 1,2A
Température d’utilisation : de -25°C à +60°C

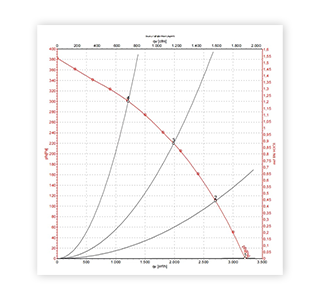

Flux d’air 1355m3/h maximum, vitesse RPM 1520, Pression totale : 229 Pa
Dimension 310 mm, poids 2,9kg
Nombre de pales : 6, en matière polypropylène
Degré de protection : IP54, Classe B, Output 10 VDC, Input 0-10 VDC
Courant consommé : 0,14 kW
Compatibilité électromagnétique EN 61000-6-2
Emission d’interférence compatible EN 61000-6-4
Conformité CE

CARACTERISTIQUES

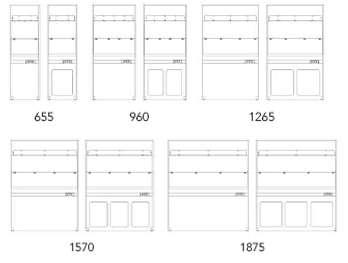

Modèles

MODÈLES	DIMENSIONS EXTÉRIEURES	DIMENSIONS INTÉRIEURES	POIDS
INIFLOW - 655	655 x 900 x 2050 mm	615 x 755 x 845 mm	102 kg
INIFLOW - 960	960 x 900 x 2050 mm	920 x 755 x 845 mm	150 kg
INIFLOW - 1265	1265 x 900 x 2050 mm	1225 x 755 x 845 mm	198 kg
INIFLOW - 1570	1570 x 900 x 2050 mm	1530 x 755 x 845 mm	245 kg
INIFLOW - 1875	1875 x 900 x 2050 mm	1835 x 755 x 845 mm	293 kg

Caractéristiques techniques par modèle

CONSTRUCTION	INIFLOW 655	INIFLOW 960	INIFLOW 1265	INIFLOW 1570	INIFLOW 1875
Puissance LED	10 W	15 W	20 W	24 W	30 W
Nombre portes placard	1	2	2	3	3
Besoin extraction vitre fermée	420 m3/h	600 m3/h	780 m3/h	960 m3/h	1140 m3/h
Besoin extraction vitre ouverte 200 mm	552 m3/h	784 m3/h	995 m3/h	1220 m3/h	1490 m3/h
Besoin extraction vitre ouverte 390 mm	690 m3/h	980 m3/h	1280 m3/h	1580 m3/h	1880 m3/h

Caractéristiques techniques générales

Structure	Autoportante, entièrement en matière PP blanc, vitrage PMMA
Monitoring	Par bouton de contrôle en façade avant
Passage des mains	200 mm ou 390 mm
Éclairage	LED blanche
Diamètre extraction	Orifice de raccordement 250 mm
Préfiltre	Préfiltration de l’entrée d’air du flux, filtre G4
Rétention	Plénum de récupération et rétention étanche des eaux et vapeurs
Flux laminaire	HEPA H14 avec son ventilateur et son système de gestion
Ventilateur	Moteur EBM-PAPST avec variateur de vitesse
Volume sonore	54 dB
Consommation	200 W

Options & accessoires

Tiroirs	identiques aux placards mais sous forme de tiroirs
Vitrine	Relevable par contre poids, type sorbonne
Filtre ULPA	Qualité de filtration supérieure
Filtre inactinique	Vitrage inactinique, protection 352 nm
Prises supplémentaires	Ajout de prises électriques supplémentaires, par bloc de deux
Préfiltre	Préfiltration de l’entrée d’air du flux, filtre G4

Garanties

La gamme Iniflow bénéficie de notre garantie de deux ans contre tout problème de matériaux, défaut de fabrication ou casse. Notre expertise décidera si nous réparons ou remplacons toute pièce ou élément défectueux.

Normes

Equipement conforme aux normes CE
Conforme à la directive machine 2006-42-CE (en cours)
Conforme à la norme basse tension 2014-35-UE
Prises électriques conformes IP66
Utilisation ﬂux laminaire ISO14645
Réalisation du ﬂux laminaire selon la norme ISO14001
Flux laminaire conforme à la norme environnementale ISO14021
Test particulaire selon la norme ISO14644-1 (en cours)
Numéro de la classiﬁcation ISO selon la norme ISO14644-3
Test d’intégrité du ﬁltre sur demande, après installation
Conforme aux normes electromagnétique EN61000-G-2
